CARA MENG-SETTING NAT PADA ROUTER DI MIKROTIK

Hallo gan, bertemu lagi dengan sayaa..
NAT (Network Address Translation) adalah suatu metode untuk menghubungkan lebih dari satu komputer ke jaringan internet dengan menggunakan satu alamat IP.

Alat dan Bahan :
Router Mikrotik
Kabel RJ-45
Winbox versi 3.17
Pc
Langkah- langkah :

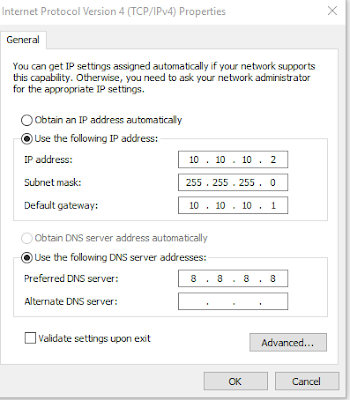

1. Setting IP pada PC untuk masuk ke winbox



2. Untuk masuk ken dalamnya klik pada mac addres/ip nya lalu klik connect



3. Ini adalah halaman awal winbox

4. Saya namakan ether 1 yaitu = ether1-internet



5. Ether 2 = ether2-Lab A



6. Ether 3 = Lab B



7. Kita beri ip addres, dengan cara = masuk ke ip - addresss - beri ip. Disisni saya beri ip untuk ether1-internet yaitu '192.168.12.30/24' /24 artinya subnet mask




 8. Beri ip juga pada ether2-Lab B 50.50.50.1/24




9. Dan pada ether3-Lab A '40.40.40.1/24'



10. Selanjutnya kita setting ip dns, disini saya beri ip 8.8.8.8, dan jangan lupa centang = allow remote requests



11. lalu ke ip - routes. Tambahkan ip gateway, disini ip gateway saya. 192.168.12.254




12. Lalu masuk ke menu Firewall pilih NAT lalu konfigurasi seperti diatas. scr. Addres diisi ip ethernet 1-internet dan out interface = ether 1-internet, selanjutnya ke menu action pilih masquerade.

13. Selanjutnya kita masuk lagi ke ip firewall untuk men-setting ether3-Lab B



14. Pilih maquerade, lalu klik apply dan OK




15. Masuk ke menu DHCP server. Klik DHCP setup. lalu dhcp interface pilih ether3-Lab B Fungsinya untuk memberi ip secara otomatis kepada ether3-Lab B. klik next saja sampai selesai.



16. Selanjutnya masuk ke DHCP client untuk ether2-Lab A

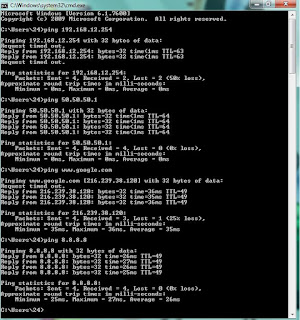

17. Langkah terakhir yaitu kita ping ke google untuk mengetahui apakah sudah tersambung atau belum.

SEKIAN DARI SAYA SEMOGA BERMANFAAT

konfigurasi Voip dengan 5 ip phone

VOIP DICISCO PACKET TRACER DENGAN 5 IP PHONE

Assalamualaikum wrwb
     Kali ini saya akan membahas tentang voip dengan 5 ip phone di cisco packet tracer.  Dengan alat dan bahan seperti dibawah ini.

 Alat dan bahan :

• Pc/laptop
• Aplikasi Cisco Packet Tracer
• Router 2811
• Switch 2960
• Ip phone

Cara Kerjanya :
 Buka aplikasi cisco packet tracer, lalu buat topologi seperti dibawah ini :

Setelah itu masuk ke router untuk konfigurasi ip address, ketikkan perintah seperti gambar

dibawah :

Disini saya menggunakan ip 192.168.10.1 255.255.255.

konfigurasi DHCP pada router dengan ketikkan perintah:

         ip dhcp pool voice

         network 192.168.10. 0 255.255.255.0

         default-router 192.168.10.1

         option 150 ip 192.168.10.1

         ip dhcp excluded-address 192.168.10.1.

seperti gambar dibaawah ini :

.konfiguasi telephony-service

          telephony-service
          ip source address 192.168.10.1 port 2000
          max-dn 5
          max-ephones 5
          auto assign 1 to 5
          auto assign 2 to 6
  seperti gambar dibawah ini :

konfigurasi ip phone,dengan memasukan perintah seperti gambar dibawah ini:

 Sekarang kita tinggal melakukan konfigurasi pada switch dengan perintah:

         >en

         #config terminal

         #int range fa0/1-24

         #sw voice vlan 1

seperti gambar dibawah ini:

Cek koneksi

 setelah semua ip phone mendapatkan ip dan dial number

Kita akan melakukan panggilan dari IP Phone 1 yang memiliki number 11 memanggila ke IP Phone 2 dengan number 12>jika sudah,maka pada IP PHONE 2 akan kelip-kelip

seperti gambar dibawah ini :

SHARED HOSTING

SHARED HOSTING

Assalamualaikum wrwb.

    Bertemu lagi dengan saya, kali ini saya akan membahas apa itu shared hosting. Apakah kalian tau apa itu shared hosting?

A. Pengertian

    Shared hosting memberi layanan dengan account hosting yang diletakkan bersama-sama bahwa beberapa account lainnya didalam satu server yang sama sehingga dalam kinerjanya akan memakai sever bersama.

B. Kelebihan dan Kekurangan

    a. KELEBIHAN :

1. Biaya sewa murah

Biaya sewa jauh lebih murah, dibandingkan dengan jenis hosting yang lainnya. Karena pada setiap server pengguna akan berbagi ruang serta sumber daya dengan yang lainnya. contohnya adalah perumpamaan ketika seseorang menyewa sebuah kontrakan yang akan digunakan bersama-sama agar lebih menghemat uang karna biaya ditanggung bersama-sama.

2. Penggunaan mudah

Pada Shared Hosting ini, pengguna akan dimudahkan karena nanti semua operasional server akan diambil ahli oleh penyedia layanan sehingga bagi para pemula yang belum memiliki paham tentang pemograman masih bisa mengelola situs web ataupun blognya. Namun nantinya web atau blog pengguna layanan Shared Hosting sudah punyai jangkauan yang luas dan pengunjung yang luar biasa banyaknya, maka perlu mengganti layanan hosting ke VPS atau dedicated web server.

 3. Administrasi dan Pemilihan Server Mudah

 Hosting ini pengguna akan lebih fokus pada pembelajaran mengenai blog ataupun website yang sedang dibangun.

4. Sangat Ideal untuk Blog maupun Website Bisnis Skala Kecil

Shared Hosting dikatakan sangat ideal untuk pengguna situs blog maupun website bisnis dengan skala yang kecil. Kenapa? Pertama karena pertimbangan anggaran, hal ini sering terjadi pada orang yang baru memulai bisnis kecil-kecilan dimana untuk mengurangi resiko kerugian yang besar maka orang akan lebih menghemat uang terkait anggaran.

 5. Control Panel yang Mudah

 Menggunakan shared hosting, pengguna akan diberi kemudahan dalam hal Control Panel karena penyedia layanan hosting akan memberikan akses yang luas terhadap hal tersebut.

 6. Email akan masuk pada akun email pengguna

Penggunaan Shared Hosting ini dilakukan bersama-sama dengan berbagi server pada pengguna lain. Tapi tidak perlu khawatir mengenai email yang dikirim untuk pengguna akan masuk pada email

pengguna bukan semua email yang masuk pada layanan server yang sama.

b. KEKURANGAN :

1. Area Kontrol Terbatas pada Server

Memiliki ruang yang sedikit terkait akses ke server sehingga kontrolnya sangat terbatas.

2. Mungkin Terjadinya Crash

Banyaknya pengguna di dalam satu server, dengan hal ini tentu sudah tidak heran lagi jika sewaktu-waktu akan terjadi crash. Adanya beban yang berat terutama jika sedang ada traffic akan berpengaruh terhadap kinerja situs web atau blog pengguna lainnya dan akhirnya terjadi gangguan layanan atau crash.

3. Keamanan yang Kurang

Shared Hosting  memberi ruang yang luas dalam satu server, jadi akan lebih rentan terhadap penyalahgunaan akses atau fitur lainnya yang sangat sensitive.

 4. Penggunaan Software lain Terbatas

Pengguna yang menggunakan Shared Hosting tidak bisa mendapatkan akses dalam menggunakan atau menjalankan software lain selain yang telah ditawarkan oleh penyedia layanan hosting.

Sekian dari saya semoga bermanfaat

Wassalamualaikum wrwb

CARA KONFIGURASI VOIP DI CISCO PACKET TRACER

A. PENGERTIAN

Voice over Internet Protocol (VOIP) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

B. ALAT DAN BAHAN

•  Komputer
• File cisco packet tracer

C. LANGKAH KERJA

     1. Buka aplikasi cisco packet tracer

     2. Alat yang digunakan dalam cisco packet tracer :

          1) 1 Router tipe 2811

          2) 3 Switch

          3) 1 IP Phone

          4) 1 Home VOIP ( adapter telephone analog ke VOIP)

          5) kabel straight dan kabel cross

- Kabel Straight untuk menghubungkan PC ke switch, Switch ke Home VOIP, Switch ke Router, IP        Phone ke Switch.
- Kabel Cross untuk menghubungkan Switch ke Switch.

3. Kemudian klik 2X pada IP Phone, Kemudian kita hubungkan IP PHONE POWER ADAPTOR

4. Kemudian konfigurasikan pada routernya. Dengan cara beri IP router terlebih dahulu.

 setelah itu  buat Routernya menjadi DHCP dan di konfigurasi voipnya. seperti gambar dibawah ini :

 5. Kemudian setelah itu kita konfigurasi ke-3 Switchnya. Dengan cara klik 2X switch dan konfigurasi seperti gambar di bawah ini :

6. Setelah itu cek apakah DHCP sudah berjalan atau belum. Jika pada IP Phone dan Analog Phone sudah mendapatkan nomor berarti Service VOIP dan DHCP Server sudah bekerja.

7. Kemudian atur DHCP pada PC1 dan PC2.

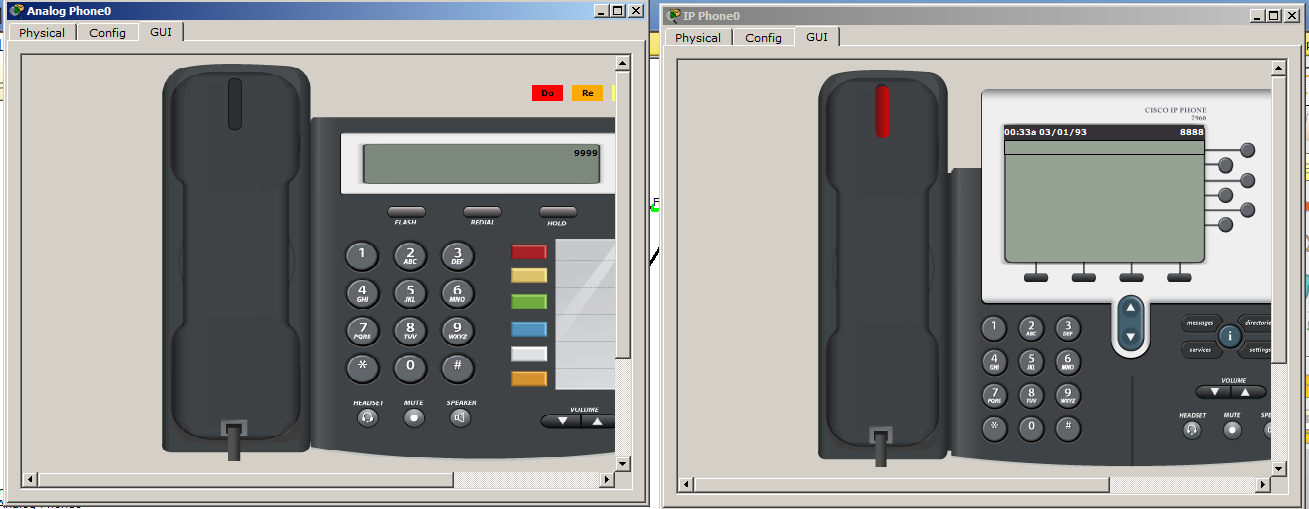

8. Setelah itu cek  analog phone apakah sudah mendapatkan IP apa belum. Jika belum maka tambahkan IP routernya karena sebagai server.

9. Kemudian cek apakah semua perangkat sudah mendapaatkan nomer atau belum. Pada PC cek dengan klik 2X -> Desktop -> IP Comunicator.

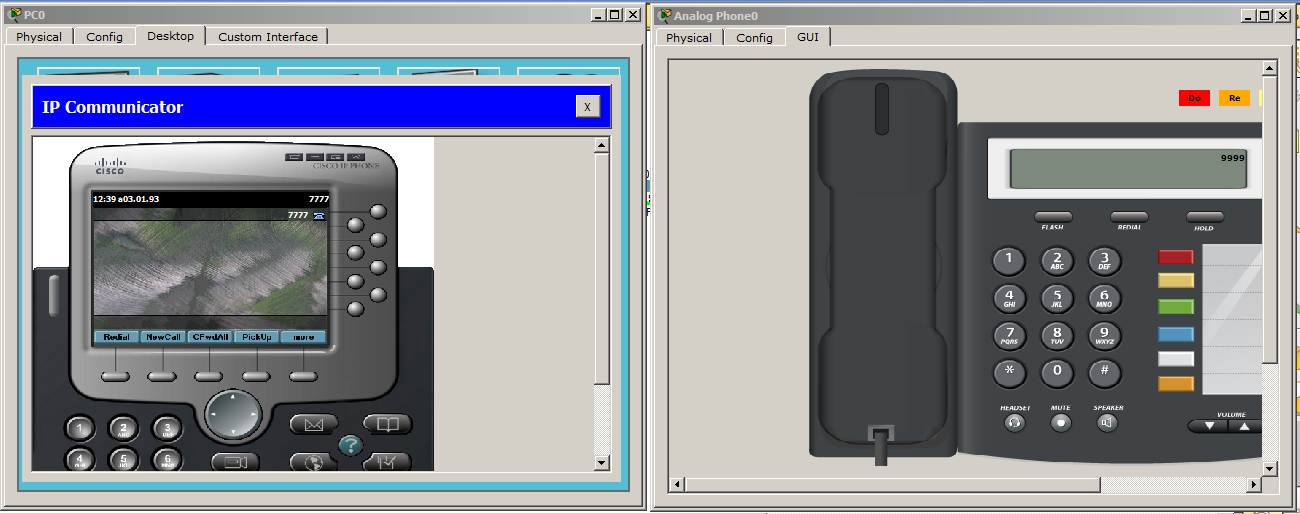

10. Kemudian cek layanan VOIP. Dengan cara Klik pada IP Phone -> klik GUI -> masukkan nomor tujuan yang ingin dihubungi. Jika sudah dapat connect maka sudah berhasil.

Cara mengkonfigurasi VOIP di Cisco Packet Tracer

Hallo sobat selamat datang diblog saya kali ini kita  akan belajar bagaimana Cara Mengkonfigurasi VOIP di Cisco Packet Tracer.

VOIP (Voip over Internet Protocol) adalah teknologi yang memungkinkan percakapan suara jarak jauh melalui media internet. Data suara diubah menjadi kode digital dan dialirkan melalui jaringan yang mengirimkan paket-paket data, dan bukan lewat sirkuit analog telepon biasa.

FUNGSI VOIP :

1.     Signalling – Signalling berfungsi untuk menangkap jaringan yang dituju, sehingga dapat melakukan inisialisasi (penyampaian) pesan/percakapan.

2.     Database Service – Layanan database berfungsi untuk penerjemah alamat yang biasanya digunakan dalam dua jaringan yang berbeda.

3.      Call Connect/Dissconnect ( Bearer Control) untuk memungkinkan si penerima panggilan dapat memutuskan panggilan/menerima panggilan.

4.     Codecs Operations untuk pengubahan/trsnd,itted suara menjadi sinyal digital/paket data atauoun sebaliknya.

Cara MengKonfigurasi VOIP di Cisco Packet Tracer:

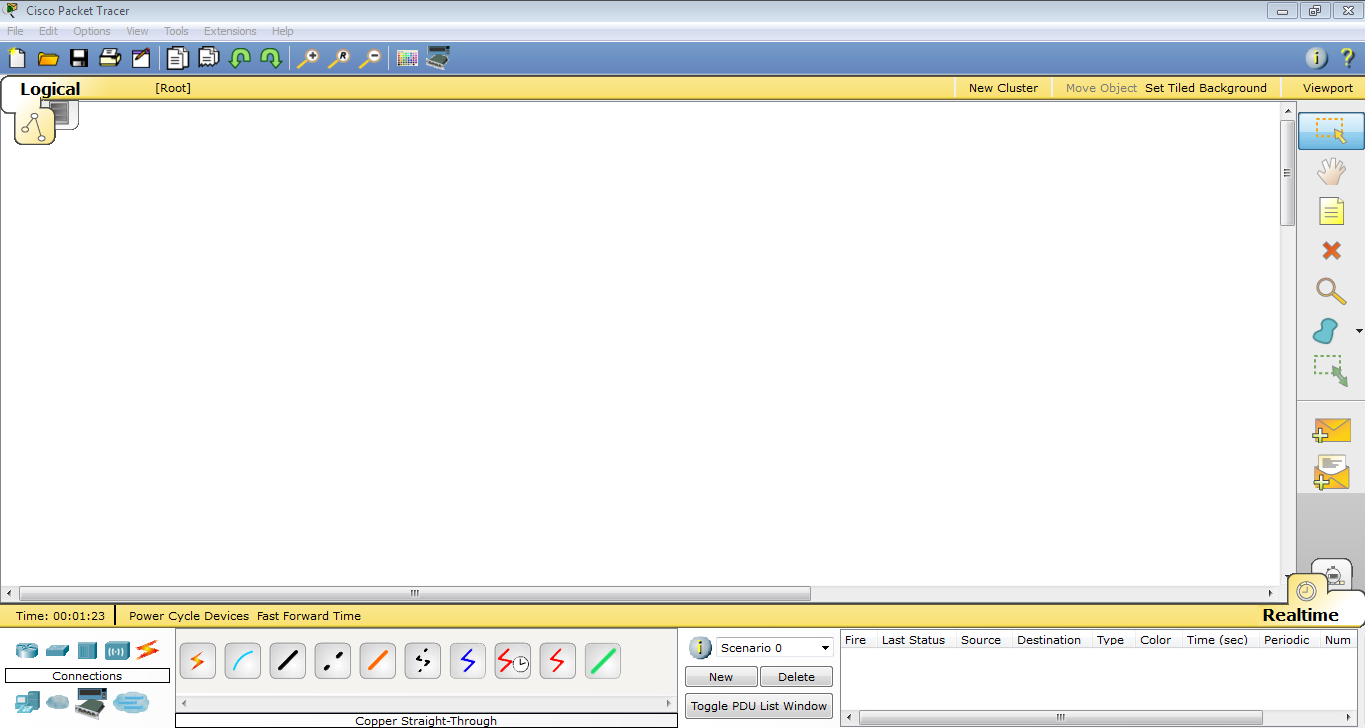

1.     Buka software cisco packet tracer.

2. Lalu buatlah sebuah router 2811 (pastikan anda menggunakan router jenis ini,karena hanya router jenis ini yang menyediakan fungsi IP phone).

3.  Buatlah sebuah switch dengan menggunakan switch 2960.

4.  Buatlah IP phone ( dengan menggunakan 3 IP phone ).

5. Selanjutnya sambungkan IP phone ke switch,dan juga dari switch ke router. Semuanya menggunakan kabel jenis straight-through.

6. Lalu colokkan power adapter pada masing-masing ipphone ( caranya dengan meng-klik ipphone kemudian drag power ke portnya).

Kemudian kita akan masuk ke konfigurasi switchport, langkah langkahnya sebagai berikut:

1. Pertama, Kita klik pada gambar switch, lalu masuk ke tab CLI (kita akan mengkonfigurasi dengan menggunakan command line ).

2. Pada tab CLI ketikkan perintah “en”. Kemudian “config terminal” (kita akan mulai untuk masuk ke konfigurasi ).

Saat masuk CLI arti perintah berikut :
"en" (tanpa tanda petik) kemudian "config terminal" (artinya kita akan mulai masuk ke konfigurasi).

3. Kemudian masukkan perintah “int range fa0/1-24” (untuk memberikan semua port switch (port 1-24) kepada switchport voice).

Saat masuk CLI arti perintah berikut :
Masukan "int range fa0/1-24" (untuk memberikan semua port switch (port 1-24) kepada switchport voice).

4. Kemudian ketikkan “switchport voice vlan 1”(untuk membuat vlan id yang default berada di dalam vlan 1).

Saat masuk CLI arti perintah berikut :

"switchport voice vlan 1" ( memuat vlan id yang default berada dalam vlan 1).

5. Kemudian kita keluar dari config terminal. Caranya yaitu dengan menuliskan perintah “exit”.

Konfigurasi switchport telah selesai, selanjutnyakita harus melelukan konfigurari router. Berikutlangkah – langkah untuk konfigurasi router :

1. Kita klik pada gambar router, lalu masuk ke tab CLI.

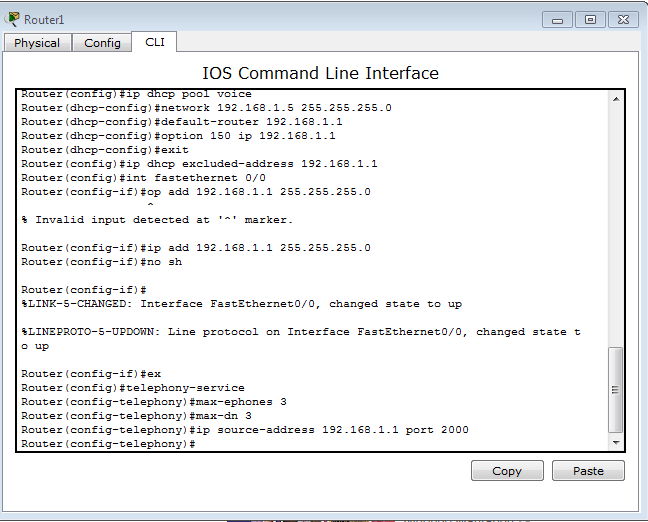

2. Setelah itu lanjut ke proses berikutnya yaitu ketikan " ip dhcp pool voice" (untuk masuk ke konfigurasi dhcp).

3. Lalu kita masukan ip network & subnet mask, saya menggunakan network 192.168.1.0 dan subnet nya 255.255.255.0.

4. Lalu masukan ip router pada dhcp. Caranya yaitu dengan memasukan perintah "default-router 192.168.1.1" (untuk menentukan ip router pada dhcp)

5. Kemudian tentukan berapa jumlah ip maksimal yang akan dilepaskan pada DHCP. Misalnya akan memberikan 150 ip yang dimulai dari 192.168.1.1 sampai 192.168.1.152.

6. Kemudian keluar dari konfigurasi dhcp caranya yaitu dengan mengetikkan perintah “exit”.

7.  Masukan  perintah “ip dhcp excluded-address 192.168.1.1"

8. Mengkonfigurasi interface pada router, caranya yaitu dengan mengetikkan “ int fastethernet 0/0".

9. Berikan ip pada router secara static, caranya yaitu dengan mengetikkan

“ip address 192.168.1.1 255.255.255.0 ".

10. Proses selanjutnya yaitu aktifkan konfigurasi ip tersebut, caranya yaitu dengan mengetikkan “no shutdown”.

11. Lalu kita keluar dari config terminal, caranya dengan mengetikkan “exit”.

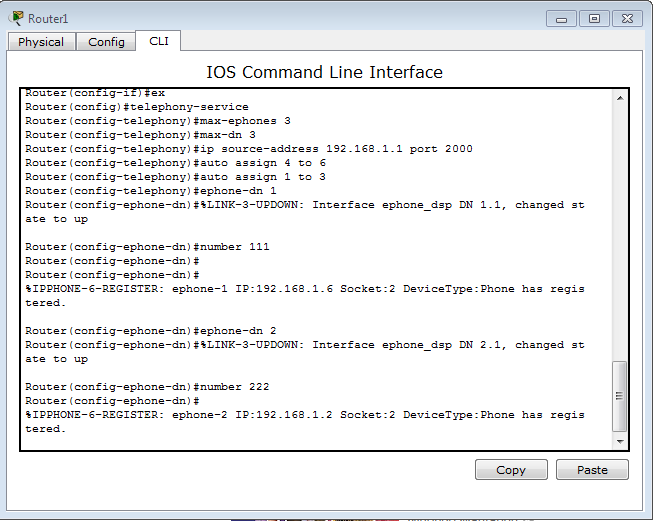

12. Setelah itu masuk ke konfigurasi VoIP kita harus mengetikkan “telephony-service”.

13. Kemudian kita memberikan jumlah ipphone dan dial number maksimal, caranya yaitu dengan mengetikkan “max-ephones 3” dan “max-dn 3”.

14. Tentukan sumber ip pada ip phone, caranya yaitu dengan mengetikkan

“ip source-address 192.168.1.1 port 2000”.

15. Kemudian ketik “auto assign 4 to 6” kemudian “auto assign 1 to 5” dan “exit”

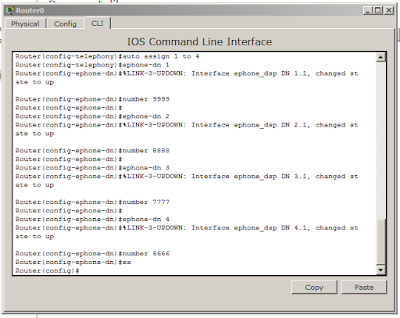

• Untuk proses selanjutnya yaitu kita akan mengkonfigurasi dial number untuk setiap ip phone,langkah-langkah yanh harus di lakukan adalah sebagai berikut:

1.Ketikkan“ephone-dn 1”. Kemudian klik enter 2 kali.

2.Ketikkkan “number 111”(kita memberikan dial number pda ip phone yaitu "111").

3.Ketikan "ephone-dn 2".kemudian klik enter 2 kali.

4.selanjutnya ketikan number "222".(kita memberikan dial number pada ip phone yaitu "222".

5.ketikan "ephone-dn 3". Kemudian klik enter 2 kali.

6.kemudian ketikan number "333".(kita memberikan dial number pada ip phone yaitu "333").

Proses konfigurasi nya sudah selesai, kemudian kita uji coba kan, ipphone 1 menelepon ipphone 2. ( jika berkedip maka tandanya connect).

TERIMAKASIH SEMOGA BERMANFAAT
